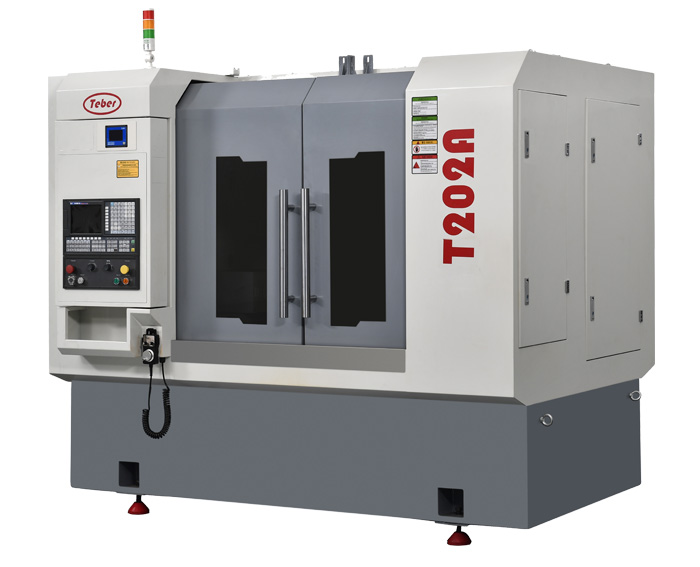

主要功能特点：
1、采用磨床专用控制系统，两轴进口高精度滚珠丝杠，进口轴承支撑；头架结构：A型固定式，B型定活两用，C型精密电主轴回转结构，D型力矩主轴回转结构；X、Z轴采用精密滚柱导轨，电气采用施耐德电器控制。机床具有砂轮自动修正及补偿功能，外接1μm波段补偿开关、安全急退保护等功能。
2、本机床具有重复定位精度高、磨削稳定性强、表面粗糙度值低；操作简便、易学易上手、便于实现自动化加工等优点;广泛适用于端面、外圆或成型面同时磨削及圆柱圆锥面等外圆零件的高效磨削。

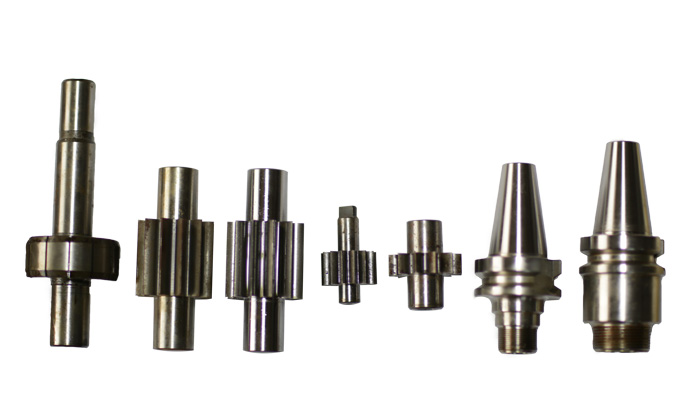

加工零件图片
技术参数
|
技术参数 |
规格 |
|
|
中心高 |
Center high |
135mm |
|
两顶尖中心距 |
Two top center distance |
750mm |
|
磨削直径范围 |
Grinding diameter range |
Ф8~Ф200mm |
|
砂轮尺寸范围 |
Grinding wheel size range |
Ф400×（25~80）×Ф203mm |
|
砂轮线速度 |
Grinding wheel speed |
≤45m/s （可选≤60m/s、≤90m/s、≤120m/s） |
|
砂轮电机功率 |
Grinding wheel motor power |
4kW |
|
头架电机功率 |
Head motor power |
400W（伺服电机） |
|
工件最大重量 |
Max weight of the workpiece |
≤50kg |
|
工作台纵向移动量 |
Length of movement of the table |
≥920mm |
|
砂轮架进给速度 |
Grinding wheel feed speed |
0.01~6000mm/min |
|
头架拨盘转速(无级变速) |
Head carriage speed（stepless speed) |
0~400r/min |
|
头架莫氏锥度 |
Head frame Mohs taper |
MT5 |
|
尾架套筒行程 |
Tailstock sleeve travel |
50mm |
|
尾架莫氏锥度 |
Tailstock Mohs taper |
MT4 |
|
工作精度圆度 |
Working accuracy roundness |
≤1.5μm |
|
尺寸一致性 |
Dimensional consistency |
≤3μm/315mm |
|
表面粗糙度 |
Surface roughness |
Ra0.1~0.4μm |
|
X轴重复定位精度 |
X- axis repeat positioning accuracy |
≤1.5μm(50次) |
|
Z轴重复定位精度 |
Z-axis repeat positioning accuracy |
≤2.0μm(50次) |
|
执行标准 |
Implementation of standards |
Q/320281BGF01-2016 GB/T4685-2007 |
|
机床重量 |
Machine weight |
3400kg |
|
机床外形尺寸(L×W×H) |
Machine dimensions (L×W×H) |
2400×1800×2080mm |
|
标准配置Standard Configuration |
||
|
GSK986GS数控磨床系统GSK986GS CNC Grinding Machine System |
||
|
电气柜热交换器Electric cabinet heat exchanger |
||
|
磁性过滤冷却Magnetic fiter cooling |
||
|
中原精密端面对刀仪ZY precision end face knife |
||
|
液压站及脚踏开关hydraulic station and foot switch |
||
|
可选配置Optional Configuration |
||
|
FANUC 0i-F/G数控磨床系统FANUC 0i-F /G CNC Grinding Machine System |
||
|
SIEMENS 828D数控磨床系统SIEMENS 828D CNC Grinding Machine System |
||
|
中原精密径向外圆量仪ZY precision radial excircle meter |
||
|
马波斯径向外圆量仪MARPOSS radial excircle meter |
||
|
油雾机 oil mist machine |
||
|
轴向浮动长度测量仪Axial floating length measuring instrument |
||
